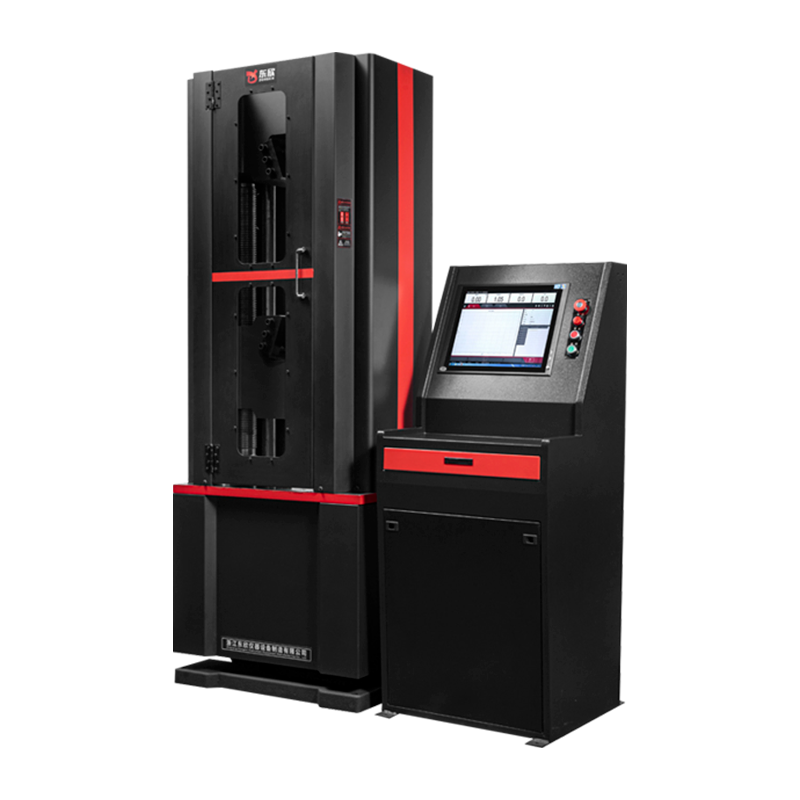

WAW-100/300/600/1000B Máy kiểm tra vật liệu đa năng servo điện thủy lực được điều khiển bằng máy vi tính

Dự án/Chỉ số/Mô hình

WAW-100B

WAW-300B

WAW-600B

WAW-1000B

Tải tối đa

100kN

300kN

600kN

1000kN

Phạm vi hiệu quả

4%-100%F · S

Kiểm tra độ chính xác của máy

Cấp 1

Cấu trúc

6 cột, hàm xi lanh ngoài, hàm mở hoàn toàn

Tổng công suất động cơ

AC 380V±10%,1.5kW

Lỗi tương đối của chỉ thị

±1%

Tốc độ nâng hàm dưới

300mm/phút

Khoảng cách tối đa của không gian ép đùn

650mm

650mm

680mm

700mm

Chiều rộng kẹp tối đa của mẫu phẳng

75mm

75mm

80mm

90mm

Độ dày kẹp mẫu phẳng

0-15mm

0-15mm

0-20mm

0-40mm

Đường kính kẹp của mẫu tròn

Φ6-20mm

Φ10-28mm

φ13-36mm

φ14-40mm

Khoảng cách lớn nhất giữa các điểm tựa của phép thử uốn

300mm

300mm

300mm

300mm

Hành trình lớn nhất của piston xi lanh

200mm

200mm

200mm

200mm

Khoảng cách hiệu quả giữa hai trụ cột

350mm

400mm

450mm

490mm

Tủ điều khiển (LxWxH)

600x650x1400mm

Trọng lượng tủ điều khiển kg

300

Đơn vị chính (dài x rộng x cao)

580x440x1700

630x460x1800

700x510x2000

780x540x2120

Trọng lượng tịnh của toàn bộ máy là kg

1100

1300

1600

2100
