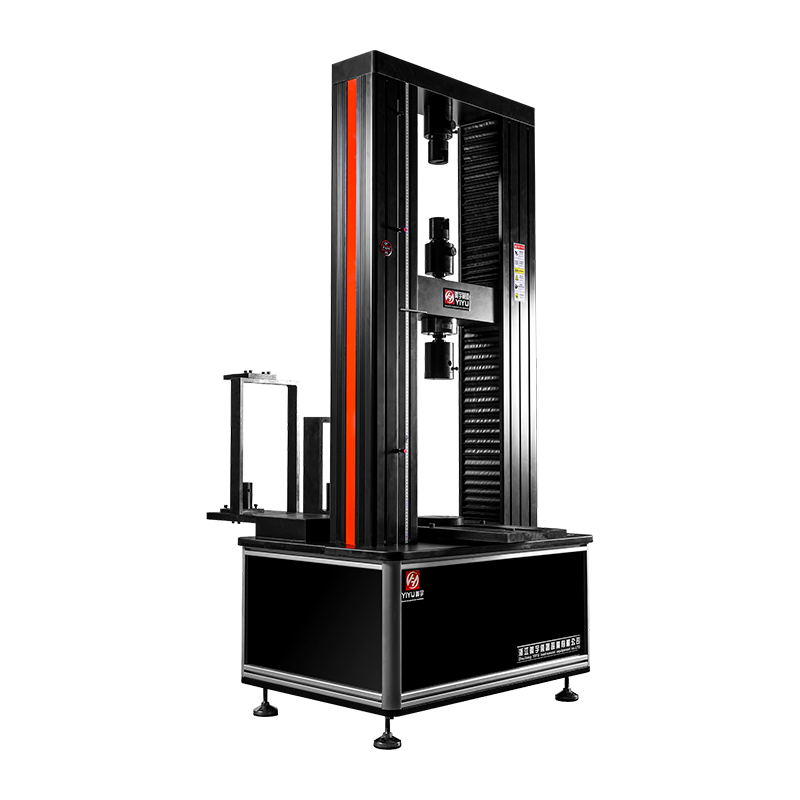

Máy kiểm tra hiệu suất cơ học WDW-200G cho ốc vít giàn giáo ống thép

tính năng

Chuyên dùng để kiểm tra cơ tính các khớp nối giàn giáo ống thép; hỗ trợ cột cường độ cao, truyền động vít bi có độ chính xác cao; dẫn hướng nhiều cột, kết cấu tự bôi trơn; 14 bộ đồ gá (hỗ trợ 17 hạng mục kiểm tra cho 3 hạng mục: Khớp nối giàn giáo ống thép, Linh kiện đỡ ống thép khớp nối dạng ổ cắm, Linh kiện giàn giáo ống thép loại khóa bát); Chứng nhận ISO và CE.

Lợi thế

Độ cứng cao và chuyển động tuyến tính ổn định để vận hành lâu dài; tăng cường độ cứng bên và thiết kế không cần bảo trì; phạm vi kiểm tra rộng (17 mục cho 3 loại thành phần); đáp ứng tiêu chuẩn chất lượng quốc tế.

lợi ích

Đảm bảo kết quả kiểm tra dài hạn nhất quán, đáng tin cậy; tiết kiệm nhân công và chi phí bảo trì; loại bỏ nhu cầu sử dụng nhiều máy kiểm tra chuyên dụng, giảm đầu tư thiết bị; cho phép tuân thủ các yêu cầu chất lượng toàn cầu, hỗ trợ các báo cáo thử nghiệm đáng tin cậy và tiếp cận thị trường.

Bằng chứng

1. Chứng chỉ: Chứng chỉ ISO và CE (chứng tỏ sự tuân thủ các tiêu chuẩn an toàn và chất lượng toàn cầu);2. Độ tin cậy về kết cấu: Hồ sơ kiểm tra hiệu suất của cột cường độ cao và vít bi có độ chính xác cao;3. Khả năng cố định: Tài liệu kỹ thuật liệt kê 17 hạng mục kiểm tra cho 3 loại thành phần;4. Bằng chứng bảo trì: Dữ liệu xác minh về hiệu suất không cần bảo trì của cấu trúc tự bôi trơn;5. Ứng dụng trong ngành: Nghiên cứu trường hợp trong các tổ chức kiểm tra chất lượng và sản xuất khớp nối giàn giáo.

Dự án/Chỉ số/Mô hình

WDW-200G

Lực lượng kiểm tra lớn

200KN

Mức độ chính xác của máy kiểm tra

Cấp 1

Phạm vi đo lực

1%-100% FS không được chia thành các thùng trong toàn bộ quá trình

Sai số tương đối của chỉ thị lực thử

±1% hoặc ít hơn

Độ phân giải lực

1/±300000 của lực kiểm tra tối đa, độ phân giải toàn bộ quá trình không thay đổi

Phạm vi đo biến dạng

0,5%-100%FS

Lỗi tương đối của chỉ thị biến dạng

Trong phạm vi ±1% giá trị được chỉ định

Độ phân giải biến dạng

Biến dạng tối đa là 1/± 300000

Sai số tương đối của giá trị chỉ báo dịch chuyển

Trong vòng 1% giá trị được chỉ định

Độ phân giải dịch chuyển

0,05μm

Phạm vi điều chỉnh tốc độ kiểm soát lực lượng

0,05-10%FS/giây

Sai số tương đối của tốc độ kiểm soát lực

Trong vòng 1% ± của giá trị cài đặt

Phạm vi điều chỉnh tốc độ biến dạng

0,05—10%FS/giây

Sai số tương đối của tốc độ kiểm soát biến dạng

Trong vòng 1% ± của giá trị cài đặt

Phạm vi điều chỉnh tốc độ chùm tia

0,01-350mm/phút

Không gian kéo dài hiệu quả (không có kẹp)

800mm

Chiều rộng kiểm tra hiệu quả

430mm

Kích thước của động cơ chính (dài×rộng×cao)

1000×1500×2000mm

Công suất sử dụng địa điểm (Dài× Rộng× Cao)

1000×2550×2000mm

Nguồn điện

AC220V±10PHz,1.5KW

Trọng lượng của thiết bị chính

Xấp xỉ. 1500kg
