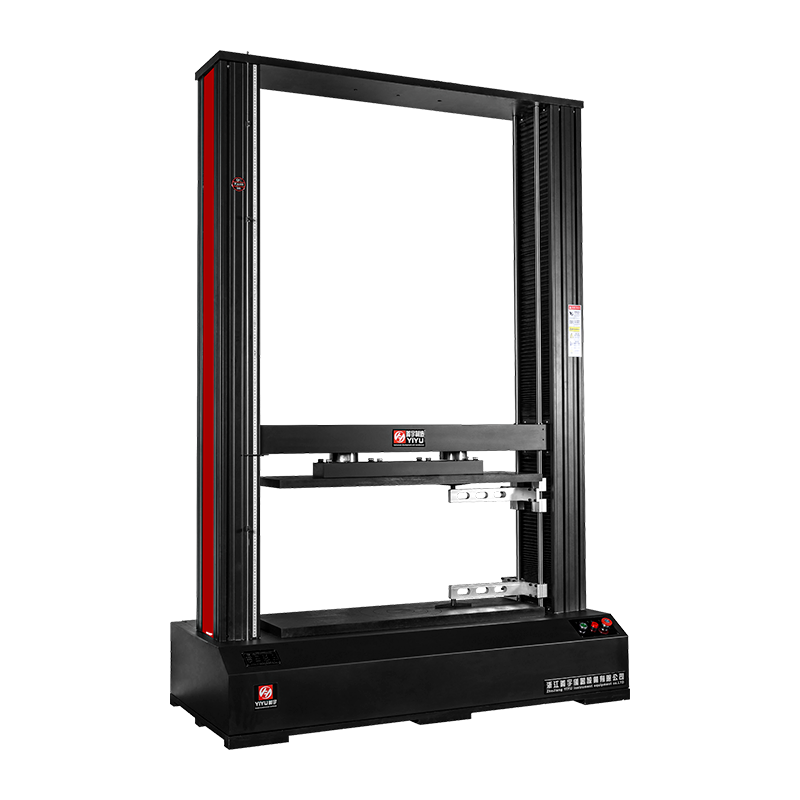

Máy kiểm tra độ cứng vòng được điều khiển bằng máy vi tính dòng WDW

tính năng

Được trang bị vít bi và vòng bi chịu lực cao; hướng dẫn nhiều cột; cấu trúc tự bôi trơn; động cơ servo; máy đo độ giãn tích hợp; hệ thống điều khiển vòng kín kỹ thuật số đầy đủ (hỗ trợ biến dạng tốc độ không đổi, tải tốc độ không đổi, dịch chuyển tốc độ không đổi & nhiều chức năng chu kỳ); Chứng nhận ISO và CE; tuân thủ các tiêu chuẩn bao gồm GB/T 16491, GB/T 2611, GB/T 9647, GB/T 19472.1, GB/T 19472.2, GB/T 16800, GB/T 18477.

Lợi thế

Đảm bảo hoạt động ổn định lâu dài; tăng cường độ cứng bên và chuyển động tuyến tính của dầm ngang ổn định; loại bỏ nhu cầu bảo trì hàng ngày; đảm bảo độ ổn định của bài kiểm tra; cho phép kiểm soát kiểm tra chính xác, đa chế độ; đáp ứng các yêu cầu chất lượng quốc tế và tiêu chuẩn thử nghiệm dành riêng cho ngành.

lợi ích

Giảm thời gian ngừng hoạt động của thiết bị và chi phí bảo trì; tránh các lỗi kiểm tra do chuyển động không ổn định, đảm bảo dữ liệu đáng tin cậy; tiết kiệm lao động để bảo trì định kỳ; hỗ trợ các kịch bản thử nghiệm đa dạng để đáp ứng nhu cầu thử nghiệm phức tạp; đảm bảo tuân thủ các tiêu chuẩn quốc gia và toàn cầu, tạo điều kiện thuận lợi cho việc báo cáo thử nghiệm đáng tin cậy và tiếp cận thị trường.

Bằng chứng

1. Chứng chỉ: Chứng chỉ ISO và CE (chứng minh sự tuân thủ về chất lượng và an toàn toàn cầu);2. Tuân thủ tiêu chuẩn: Báo cáo thử nghiệm xác nhận sự liên kết với GB/T 16491, GB/T 9647 và các tiêu chuẩn được liệt kê khác;3. Độ tin cậy của thành phần: Hồ sơ kiểm tra hiệu suất ổ trục vít và ổ trục hạng nặng; dữ liệu xác minh không cần bảo trì cấu trúc tự bôi trơn;4. Kiểm soát độ chính xác: Báo cáo hiệu chuẩn hệ thống vòng kín kỹ thuật số đầy đủ (xác nhận độ chính xác của chức năng chu trình và tốc độ không đổi);5. Chứng minh chức năng: Chứng nhận độ chính xác của máy đo độ giãn nở tích hợp; các trường hợp ứng dụng trong ngành (ví dụ: kiểm tra độ cứng vòng ống nhựa nhiệt dẻo).

Dự án/Chỉ số/Mô hình

WDW-50H

WDW-100H

Lực kiểm tra tối đa

50KN

100KN

Mức độ chính xác của máy kiểm tra

Cấp 1

Phạm vi đo lực

1%-100% FS không được chia thành các thùng trong toàn bộ quá trình

Sai số tương đối của chỉ thị lực thử

±1% hoặc ít hơn

Độ phân giải lực

1/±300000 của lực kiểm tra tối đa, độ phân giải toàn bộ quá trình không thay đổi

Phạm vi đo biến dạng

0,5%-100%FS

Lỗi tương đối của chỉ thị biến dạng

Trong phạm vi ±1% giá trị được chỉ định

Độ phân giải biến dạng

Biến dạng tối đa là 1/± 300000

Sai số tương đối của giá trị chỉ báo dịch chuyển

Giá trị ± của giá trị được chỉ định nằm trong khoảng 0,5%.

Độ phân giải dịch chuyển

0,05μm

Phạm vi điều chỉnh tốc độ kiểm soát lực lượng

0,05-10%FS/giây

Sai số tương đối của tốc độ kiểm soát lực

Trong vòng 1% ± của giá trị cài đặt

Phạm vi điều chỉnh tốc độ chùm tia

0,01-500mm/phút

Nén không gian hiệu quả

1500mm

Chiều rộng kiểm tra hiệu quả

1000mm

Kích thước của động cơ chính (L×W×H)

1540×700×2250

1540×700×2350

Nguồn điện

AC220V±10PHz,1.5KW

AC220V±10PHz,1.5KW

Trọng lượng của thiết bị chính

Xấp xỉ. 1200kg

Xấp xỉ. 1500kg
